橡膠製球形撓性接頭使用說明書



感謝您購買本公司的橡膠製球形撓性接頭 ( 以下構製品 ), 在此致上誠摯的謝意.為了讓顧客能正確且安全地

使用本製品, 在使用之前,請務必閱讀本 [ 使用說明書 ].

再者,本 [ 使用說明書 ] 在工程完成之後,務必交給保養檢查管理的負責人員.另外,在使用本公司的製品有任何

問題或諮詢事項時,請至最近的營業單位洽詢.

  1.          使用禁止事項

禁止使用凸緣法蘭.

製品不可使用於以下的用途,請多加注意.

違反這些事項而使用製品時,使製品發生異常,事故或無法使用的話,本公司恕不負責,請知悉.

　(1)    禁止使用油及有機溶劑

　(2)    禁止用於熱水供應管線

　(3)    禁止使用游泳池的水 ( 游泳池的水等的循環幫浦四周 )

　(4)    其他,原則上不可使用於可能造成橡膠彈性劣質化的處所及流體.

2.          使用注意事項

　(1)    使用之前請先確認製品有無損傷.特別是墊片表面,橡膠主體內外面等處有損傷的話,則不可使用.

　(2)    使用範圍

　　 請先確認現場的最高使用壓力及最高使用溫度確實在製品的使用範位之內,再予以使用.在規格範圍之

　　 外使用時,會使製品的壽命明顯減短或造成外漏,請多加注意.

　(3)    變位 ( 位置變化 ) 量的補正

　　 製品的容許變位量以單獨變位的最大值來表示.

　(4)    運轉時,請務必確認閥門的開閉狀況.關閉運轉等的錯誤操作可能會造成破損.

　(5)    閥門的操作不可讓流體的流動過於湍急.請充分留意.

　(6)    使用製品時,管內流速請保持在 3秒以下.

　(7)    不要使油脂,有機溶劑 ( 松香油,甲苯等 ) , 酸 , 等物質附著.萬一已經附著的話,請盡快拭除.在之後的

　　 檢查時,請確認有無異常.請充分留意.

3.          搬運,存放注意事項

　(1)    使用時請充分留意,不要使製品在搬運時或存放時受到損傷.再者,發生損傷時,絕對不要使用.

　(2)    長時間存放時,請放至於太陽光無法直接照射的陰涼場所.

　(3)    請勿長時間放置於溫度 40^oC 以上,或濕度高及水分多的場所.

　(4)    不要使製品接觸火源.請充分留意

　(5)    不要使製品載重,造成變形.請充分留意.

4.          施工注意事項

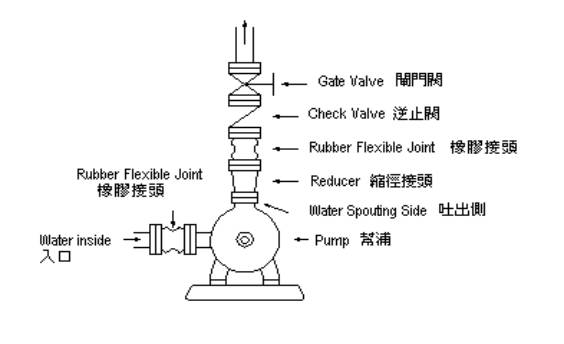

　(1)    關於製品安裝於水壓幫浦的位置.

　　 特別是在製品及幫浦之間誤當成逆止閥而安裝上去的話, 會使其經常負荷水的壓力等,

　　 因此造成製品提早破損等不良狀況.

　　 另外,對於安裝在幫浦及入側的製品的相反幫浦那一側的管線, 及吐出側的製品及逆止閥之間的管線,

　　 要各自裝上適當的壓力計, 經常確認負荷壓力及其變動狀況.

　(2)  進行製品的施工時, 請注意廷伸,  縮小, 偏芯, 偏角等各種數值必須在客許的數值之內.

　(3) 必須事先假設製品在使用中變形或變位的情況, 預留大一點的空間, 使周圍的機器(特別是銳利的角落)

　　 不會接觸到製品.

　(4) 將製品連接於管線時, 尺寸, 定位, 取芯要正確進行, 以免不必要的外力 ( 壓縮, 拉扯, 彎曲, 扭曲 ) 加諸

　　 其上.

　(5) 安裝後,在其附近進行熔接或熔斷時, 請用不燃性的保護罩包覆整個製品, 以免火花直接噴到製品.另外,

　　 熔接或熔斷的熱氣可能會傳導出來時, 請考慮將製品暫時取下.

　(6)   使用於戶外時, 請蓋上金屬製的罩蓋等,以防止紫外線的侵害.

　(7)   使用夾式逆止閥或蝴蝶閥時,不能與接頭直接連接.一定要使用短管.

　(8)   固定架一定要安裝.固定好管子.

5         連接時的注意事項

　1.        有時對方那一邊的凸線形狀會傷害橡膠主體的墊片封止面, 請參考下表來確認凸緣的形狀.

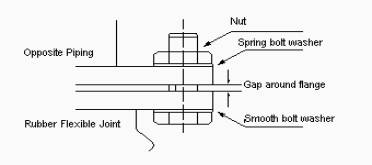

　2.        請從製品那一側將安裝螺栓插入,螺帽也請鎖固於對方那一邊的凸緣面上.另外,為了預防鬆弛,

　　安裝襯墊金屬片 ( 彈簧墊圈等 ) 會比較確實.另外請留意,金屬螺絲的螺栓  不要太過突出於

　　製品這一側.

形 狀	管子面對面溶接式 凸緣	插入溶接式 凸緣	嵌入式 凸緣
形 狀
評 估	沒有問題. 由於橡膠主體的內徑與所連接的凸緣內徑位置相同,因此充分具備壓制墊片部位地力量,相當理想.	請檢討是否合併使用墊片. 箭頭1所示的熔接矛頭可能會傷及墊片封止面.請用 銼刀或砂紙去除毛頭,並且視情況所需,合併使用墊片.	無法使用. 箭頭2 所示地突起部位與 橡膠主體的墊片封止面的接觸面很少,單位面積的載重會變大,使得墊片封止面造成損傷,提早出現漏水現象.

























　3.        關於安裝螺栓的鎖固,請在對角線方向均勻地鎖固.

　　單邊鎖固的異常安裝會成為製品受損的主要原因,故請多加留意.請以遊標卡尺等工具在 90 度的 4 個

　　方向測量鎖固後凸緣之間的間隙,間隙最大值與最小值的差必須在 0,5mm 以內.還有, 由於製品尺寸的

　　不同,鎖固後的凸緣之間的間隙會有所差異,故標準請設在 2 mm 的範圍內.

　4.        安裝完成之後,由於幫浦的震動,螺栓有時會變得鬆弛.請再一次於對角線上均勻地鎖緊.

　5.        管線的固定

　　製品會因內壓的負荷而產生反作用力.為了使製品的性能充分發揮,請確實固定管線.特別是製品前後

　　的固定,比半途當中的管線更應確實固定.

　6.        製造年份,月份的標示

　　如右圖所示, 製造年份,月份標示主體的橡膠部位.

　　( 例 ) 2002 年 3 月 製造的話

　7.        耐用年數

　　橡膠製球形撓性接頭是橡膠及補強層所構成的複合彈性體,並非永久之物體,是有壽命期限的製品.

　　製品的壽命會因各種不同的原因而有大的差異,無法概括地說到底有幾年的壽命.本公司在一般的

　　平均使用狀況下,設定了以下基準耐用年數.

　　u        基準耐用年數 : 約 6-8 年左右

　　u        平均的使用狀況

　　　l      最高使用溫度  : 常溫 ( 0 – 80^o C )

　　　l      最高使用壓力  : 225 P.S.I.G ( 15.8 kgf/cm2 )

　　　l      啟動停止頻率  : 10-20 次 / 天

　　　l      運轉時間          : 不滿 10 小時 / 天

　　　l      設置狀況          : 正確地取芯, 使管線不會有勉強不適之處,處於適當的固定支撐的狀態.

　　　　　　 設置狀況, 變位的負荷狀況及運轉時間等種種的因素會使製品的基準耐用年數有很大的差別.

　　　　　　 故請了解所示的基準耐用年數只是一個基準而已.再者,為了正確判斷製品的壽命,防範事故於

　　　　　　 未然,請實施保養檢查.

　　u        壽命縮短的原因

　　　　　當製品連接於管線時,尺寸,定位,取芯要正確進行,以免不必要的外力 ( 壓縮,拉扯,彎曲, 扭曲 )

　　　　　加諸其上.

　　　l      以接近製品的最高使用壓力值的壓力長時間使用.

　　　l      以接近製品的最高使用溫度值長時間使用.

　　　l      一天的運轉時間超過 10 個小時.

　　　l      壓力變動 ( 最高使用壓力      一般使用壓力 ) 大得超過1.5 倍以上運轉時間.

　　　l      使用在露出於戶外的管線,卻沒有蓋上罩蓋.

　　　l      各變位量已經是該製品的極限.

　8.        保養檢查

　　不同的使用狀況會使製品的耐用年數有所差異.過了耐用年數的話,會發生流體外漏等不良狀況.

　　為了及早發現這些製品的不良狀況及設置狀態的異常等,請務必實施保養檢查.

　　u        檢查的種類別及實施時期.

　　　l      完工時的檢查及完工時

　　　　　　 對於是否遵守使用條件,正確施工之事,要加以確認及記錄.並且將已記錄好的數據資料交給建設

　　　　　　 的委託主或負責保養的人員.

　　u        一般檢查 ….一年 2 次以上

　　　　　為了及早發現異常及防止事故,請確認製品及其使用狀況,設置狀況.

　　u        定期檢查

　　　　　完工 5 年後,請確認一般檢查無法發現的異常及製品的耐久性.

　　u        臨時檢查

　　　　　遭受地震,火災及浸水等災害之後,要立刻確認製品有無影響.
